微机控制电液伺服拉力试验机



一、产品功能
微机控制电液伺服拉力试验机专业适用于复合材料、包装材料、塑料管、胶粘剂、背板材料、无纺布、混凝土、橡胶等高强度非金属材料和医疗器械、线缆、钢材等金属产品的拉伸、抗弯、压缩、胶合强度、撕裂、穿刺力、开启力、解卷力、拔开力等性能测试。

二、主要技术参数

指标	参数
容    量	100kN 传感器（标配）；20kN/30kN/50kN（选配）
电    机	2.0kW伺服电机
驱 动 器	2.0kW伺服驱动器
控制方式	电脑控制，windows模式操作
显示方式	电脑显示
数据输出	USB输出/Windows模式输出、Office模式输出
丝    杆	滚珠丝杆
速度可调	0.1～500mm/min
最大行程（拉伸）	约0.1mm-600mm（含楔形夹具） 约0.1mm-970mm（不含楔形夹具）
最大行程（压缩）	约0.1mm-600mm（含压缩夹具） 约0.1mm-970mm（不含压缩夹具）
荷重分解度	1/250,000
荷重精度	≤0.05%
有效测试力值范围	100N～100kN
单位切换	gf/kgf/N/kN/lbf/T
有效宽度	约450mm
仪器外形尺寸	约850mm×600mm×1980mm（L*W*H）
重    量	约550kg
电    源	1∮ AC220V
整机功率	约2.2kW
主要测试项目	材料的拉伸（压缩）等试验

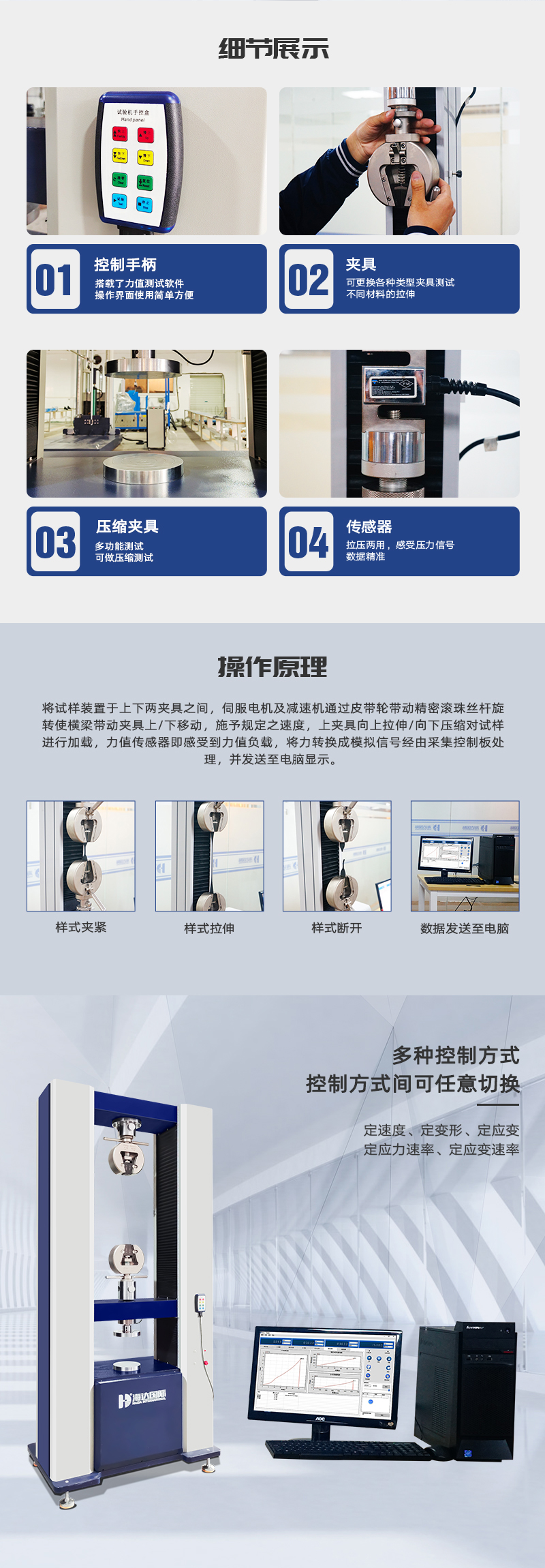

三、操作原理
将试样装置于上下两夹具之间，伺服电机及减速机通过皮带轮带动精密滚珠丝杆旋转使横梁带动夹具上/下移动，施予规定之速度，上夹具向上拉伸/向下压缩对试样进行加载，力值传感器即感受到力值负载，将力转换成模拟信号经由采集控制板处理，并发送至电脑显示。

四、试验标准
制造标准：GB/T 16491-2008等
检定规程：JJG 475-2018等
检验标准：GB/T 16825.1-2008、GB/T 16825.2-2005等
金属试验：GB/T 228.1-2010、GB/T 232-2010、GB/T 7314-2017等
塑料试验：GB/T 4851-2014、GB/T 2792-2014、GB/T 8808-1988、GB/T 13022-1991、GB/T 528-2009
ASTM D 4833-2007、GB/T 1040-2006、GB/T 1041-2006、GB/T 9341-2008等
木材试验: GB/T 17657-2013、GB/T 1455-2005等
